Pendahuluan
Modifikasi mesin motor untuk meningkatkan performa telah menjadi praktik umum di kalangan penggemar otomotif, khususnya bagi mereka yang tertarik dengan motor balap. Salah satu teknik yang paling populer dan efektif adalah "bore up" – metode yang dipopulerkan dan dijelaskan secara mendalam oleh pakar otomotif terkenal, Graham Bell. Dalam artikel ini, kita akan membahas secara komprehensif tentang teknik bore up berdasarkan prinsip-prinsip yang dikembangkan oleh Bell, lengkap dengan rumus-rumus, perhitungan, dan panduan implementasi praktis.
Bore up adalah teknik meningkatkan kapasitas mesin dengan cara memperbesar diameter silinder (bore) tanpa mengubah panjang langkah piston (stroke). Metode ini menjadi pilihan favorit karena relatif lebih mudah dilakukan dibandingkan dengan stroke up yang memerlukan modifikasi pada poros engkol (crankshaft). Dengan bore up yang tepat, kita bisa mendapatkan peningkatan tenaga dan torsi yang signifikan, tetapi perlu dilakukan dengan perhitungan yang akurat dan pemahaman mendalam tentang prinsip-prinsip teknik mesin.
Dasar-Dasar Mesin Motor dan Terminologi
Sebelum kita mendalami teknik bore up, mari memahami beberapa terminologi dasar yang akan sering kita gunakan:
Komponen Utama Mesin
- Silinder (Cylinder): Ruang berbentuk tabung tempat piston bergerak naik-turun
- Piston: Komponen berbentuk silinder yang bergerak naik-turun di dalam silinder
- Diameter Silinder (Bore): Diameter dalam dari silinder, diukur dalam milimeter
- Langkah Piston (Stroke): Jarak pergerakan piston dari titik mati atas (TMA) ke titik mati bawah (TMB)
- Volume Langkah (Displacement): Volume ruang yang disapu oleh piston saat bergerak dari TMB ke TMA
- Rasio Kompresi (Compression Ratio): Perbandingan volume silinder saat piston di TMB dengan volume saat piston di TMA
Rumus-Rumus Dasar
Menurut Graham Bell, perhitungan dasar kapasitas mesin (volume langkah) dapat diformulasikan sebagai berikut:
Volume Langkah (cc) = (π × Bore² × Stroke) ÷ 4000
Di mana:
- Bore dalam milimeter (mm)
- Stroke dalam milimeter (mm)
- π (Pi) adalah konstanta 3,14159
- Pembagian dengan 4000 untuk mengkonversi dari mm³ ke cc
Rumus ini menjadi dasar utama dalam perhitungan bore up, karena kita akan memodifikasi nilai "Bore" untuk mendapatkan volume langkah yang lebih besar.
Konsep Dasar Bore Up Menurut Graham Bell
Graham Bell dalam bukunya telah membahas secara mendalam tentang teknik bore up dan bagaimana pengaruhnya terhadap performa mesin. Berikut beberapa konsep dasar yang perlu dipahami:
1. Hubungan Bore dan Performa
Bell menjelaskan bahwa memperbesar diameter silinder (bore) akan memberikan efek:
- Peningkatan volume langkah (cc)
- Peningkatan area permukaan piston yang terpapar tekanan pembakaran
- Memungkinkan penggunaan katup yang lebih besar
- Meningkatkan efisiensi volumetrik pada putaran tinggi
- Menurunkan kecepatan piston pada rpm tertentu dibandingkan dengan mesin stroke up dengan kapasitas yang sama
2. Batasan Bore Up
Namun, Bell juga menekankan bahwa bore up memiliki batasan:
- Ketebalan dinding silinder harus tetap mencukupi untuk menahan tekanan pembakaran
- Jarak antar silinder harus tetap memadai untuk menjaga integritas struktur blok mesin
- Semakin besar bore, semakin besar heat transfer loss yang dapat mengurangi efisiensi termal
3. Rasio Bore/Stroke
Bell menekankan pentingnya rasio bore/stroke dalam menentukan karakteristik mesin:
- Rasio > 1 (Over-square): Bore lebih besar dari stroke. Cocok untuk mesin dengan putaran tinggi, karena kecepatan piston lebih rendah pada rpm tertentu.
- Rasio = 1 (Square): Bore sama dengan stroke. Memberikan keseimbangan antara torsi dan tenaga.
- Rasio < 1 (Under-square): Bore lebih kecil dari stroke. Menghasilkan torsi yang lebih besar pada putaran rendah.
Dalam konteks motor balap, Bell merekomendasikan rasio bore/stroke antara 1,1 hingga 1,3 untuk mendapatkan keseimbangan optimal antara torsi dan tenaga pada rentang rpm yang lebar.
Perhitungan Bore Up untuk Motor Balap
Berikut adalah langkah-langkah perhitungan bore up sesuai dengan metodologi Graham Bell:
Langkah 1: Menghitung Volume Langkah Awal
Menggunakan rumus dasar: Volume Langkah (cc) = (π × Bore² × Stroke) ÷ 4000
Contoh: Motor dengan bore 54 mm dan stroke 54.5 mm Volume = (3,14159 × 54² × 54,5) ÷ 4000 = 124,7 cc
Langkah 2: Menentukan Target Volume Langkah
Tentukan berapa besar peningkatan kapasitas yang diinginkan. Misalnya, ingin meningkatkan dari 125cc menjadi 150cc.
Langkah 3: Menghitung Diameter Bore Baru
Dari rumus volume langkah, kita dapat menurunkan rumus untuk menghitung bore yang diperlukan:
Bore = √[(Volume × 4000) ÷ (π × Stroke)]
Untuk contoh di atas, jika target volume adalah 150 cc dengan stroke tetap 54,5 mm: Bore = √[(150 × 4000) ÷ (3,14159 × 54,5)] = 59,2 mm
Langkah 4: Menghitung Rasio Kompresi Baru

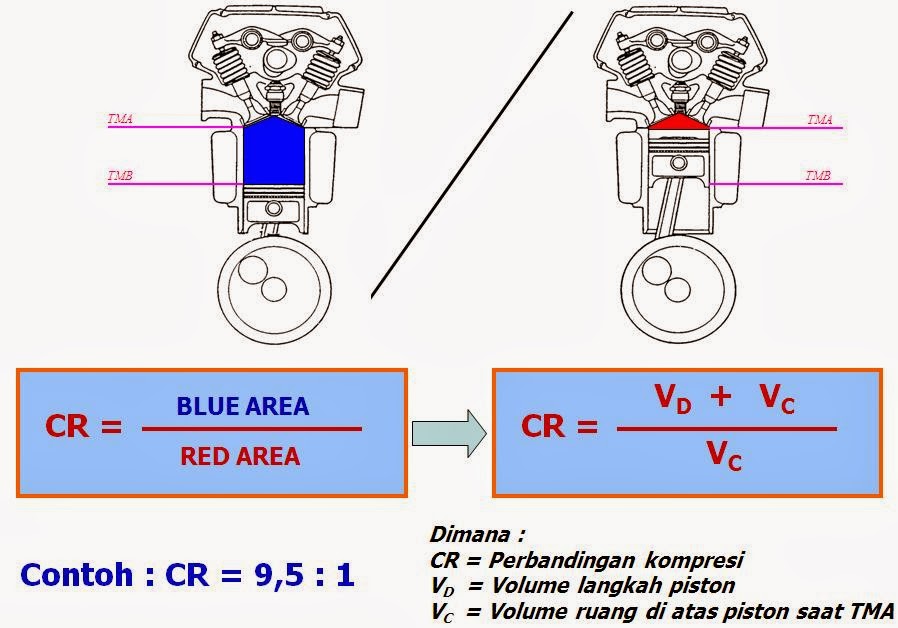

Setelah bore up, rasio kompresi akan berubah. Rumus untuk menghitung rasio kompresi menurut Bell:
CR = (Volume Langkah + Volume Ruang Bakar) ÷ Volume Ruang Bakar
Di mana:
- CR adalah rasio kompresi
- Volume langkah adalah hasil perhitungan sebelumnya
- Volume ruang bakar adalah volume saat piston berada di TMA
Untuk menghitung volume ruang bakar dari rasio kompresi awal: Volume Ruang Bakar = Volume Langkah Awal ÷ (CR Awal - 1)
Kemudian, untuk menghitung rasio kompresi baru: CR Baru = (Volume Langkah Baru + Volume Ruang Bakar) ÷ Volume Ruang Bakar
Contoh: Jika CR awal adalah 9,5:1 Volume Ruang Bakar = 124,7 ÷ (9,5 - 1) = 14,67 cc CR Baru = (150 + 14,67) ÷ 14,67 = 11,2:1
Aspek Teknis Implementasi Bore Up
Setelah perhitungan teoritis, mari kita bahas aspek praktis dari proses bore up sesuai dengan rekomendasi Graham Bell:
1. Pemilihan Piston
Bell menekankan pentingnya pemilihan piston yang tepat:
- Material Piston: Untuk motor balap, Bell merekomendasikan piston berbahan forged aluminum dengan kandungan silikon tinggi untuk durabilitas dan ekspansi termal yang minimal.
- Profil Piston: Piston tipe flat-top memberikan rasio kompresi tertinggi, namun untuk motor balap, Bell sering merekomendasikan piston tipe dome untuk mencapai rasio kompresi tinggi dengan chamber yang lebih besar.
- Ring Piston: Untuk motor balap, Bell merekomendasikan penggunaan ring piston yang lebih tipis (0,8-1,0 mm) untuk mengurangi gesekan.
2. Persiapan Silinder
Proses bore up memerlukan tahapan kerja pada silinder:

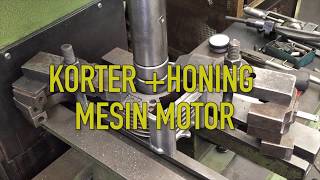

- Boring dan Honing: Proses memperbesar diameter silinder dengan presisi tinggi. Bell menekankan pentingnya honing dengan pola cross-hatch untuk retensi oli yang optimal.
- Ketebalan Dinding: Bell menyarankan ketebalan dinding silinder minimal 3,5 mm untuk motor bensin atmosferik dan 5 mm untuk motor turbo/nitrous.
- Plating: Untuk motor balap performa tinggi, Bell merekomendasikan penggunaan silinder dengan nikasil plating untuk durabilitas dan efisiensi termal yang lebih baik.
3. Modifikasi Pendukung
Bell selalu menekankan bahwa bore up tidak bisa dilakukan secara terisolasi. Beberapa modifikasi pendukung yang diperlukan:
- Sistem Bahan Bakar: Perlu penyesuaian jet karburator atau remapping ECU untuk menyesuaikan dengan peningkatan volume langkah.
- Sistem Pengapian: Timing pengapian perlu disesuaikan untuk mengakomodasi rasio kompresi baru.
- Sistem Pendinginan: Kapasitas pendinginan harus ditingkatkan karena heat rejection yang lebih besar setelah bore up.
- Katup dan Port: Untuk memanfaatkan bore up secara optimal, Bell menyarankan penyesuaian ukuran katup dan port sesuai dengan diameter silinder baru.
Rumus-Rumus Lanjutan dari Graham Bell
Graham Bell juga menyediakan beberapa rumus lanjutan yang sangat berguna dalam proses bore up:
1. Kecepatan Rata-rata Piston (Mean Piston Speed)
MPS (m/s) = (2 × Stroke × RPM) ÷ 60000
Di mana:
- Stroke dalam mm
- RPM adalah putaran mesin maksimum
Bell menyarankan MPS tidak melebihi 25 m/s untuk motor produksi harian dan 28 m/s untuk motor balap.
2. Efisiensi Volumetrik
VE (%) = (Massa Udara Aktual ÷ Massa Udara Teoritis) × 100
Bell menjelaskan bahwa bore up yang tepat dapat meningkatkan VE hingga 110% pada mesin naturally aspirated dengan desain intake dan exhaust yang optimal.
3. Tenaga Teoritis
HP = (Torque × RPM) ÷ 5252
Di mana:
- Torque dalam lb-ft
- HP adalah tenaga kuda (horsepower)
Untuk memperkirakan peningkatan torsi setelah bore up, Bell memberikan rumus perkiraan:
Peningkatan Torsi (%) ≈ (Volume Baru ÷ Volume Lama - 1) × 80%
Contoh: Peningkatan dari 125cc ke 150cc Peningkatan Torsi ≈ (150 ÷ 125 - 1) × 80% = 16%
Studi Kasus: Bore Up Motor Sport 150cc Menjadi 180cc
Mari kita aplikasikan konsep-konsep Graham Bell dalam studi kasus bore up motor sport 150cc menjadi 180cc:
Data Awal:
- Bore: 57 mm
- Stroke: 58,7 mm
- Volume: 150 cc
- Rasio Kompresi: 9,8:1
- Rasio Bore/Stroke: 0,97 (Under-square)
Perhitungan:
- Menghitung Bore Baru: Bore = √[(180 × 4000) ÷ (3,14159 × 58,7)] = 62,4 mm
- Menghitung Volume Ruang Bakar: Volume Ruang Bakar = 150 ÷ (9,8 - 1) = 17,05 cc
- Menghitung Rasio Kompresi Baru: CR Baru = (180 + 17,05) ÷ 17,05 = 11,6:1
- Rasio Bore/Stroke Baru: B/S = 62,4 ÷ 58,7 = 1,06 (Sekarang Over-square)
- Perkiraan Peningkatan Tenaga: Peningkatan Torsi ≈ (180 ÷ 150 - 1) × 80% = 16% Jika tenaga awal 15 HP, maka perkiraan tenaga setelah bore up adalah sekitar 17,4 HP
Rekomendasi Modifikasi Pendukung:
- Piston: Forged aluminum dengan profil dome ringan untuk mengkompensasi rasio kompresi yang tinggi
- Camshaft: Peningkatan durasi dan lift untuk memanfaatkan rasio bore/stroke yang lebih besar
- Sistem Bahan Bakar: Jet main naik 2 ukuran (untuk karburator) atau remapping ECU (untuk EFI)
- Sistem Pendinginan: Upgrade radiator atau penambahan oil cooler
- Exhaust: Header dengan diameter yang lebih besar (28 mm menjadi 30 mm)
Pengaruh Bore Up Terhadap Karakteristik Mesin
Graham Bell menjelaskan bahwa bore up tidak hanya meningkatkan kapasitas mesin, tetapi juga mengubah karakteristik operasionalnya:
1. Pergeseran Power Band
- Motor Standar: Power band biasanya sempit dan berada di rpm menengah
- Setelah Bore Up: Power band bergeser ke rpm yang lebih tinggi dan menjadi lebih lebar
2. Respon Throttle
- Motor Standar: Respon throttle lebih spontan pada rpm rendah
- Setelah Bore Up: Respon throttle mungkin sedikit berkurang pada rpm rendah tetapi lebih responsif pada rpm menengah ke atas
3. Konsumsi Bahan Bakar
- Motor Standar: Lebih efisien dalam konsumsi bahan bakar
- Setelah Bore Up: Konsumsi bahan bakar meningkat sekitar 15-20% pada penggunaan normal
4. Durabilitas
Bell menekankan bahwa bore up akan mengurangi durabilitas mesin jika tidak diikuti dengan modifikasi pendukung yang tepat. Beberapa poin penting:
- Beban termal yang lebih tinggi memerlukan sistem pendinginan yang lebih efisien
- Tekanan pada connecting rod dan crankshaft meningkat
- Vibrasi mesin dapat meningkat terutama pada rpm tinggi
Tips Praktis dari Graham Bell untuk Bore Up Sukses
Berdasarkan pengalaman dan penelitian Graham Bell, berikut beberapa tips praktis untuk melakukan bore up yang sukses:
1. Perencanaan yang Matang
- Lakukan pengukuran ketebalan dinding silinder sebelum memutuskan seberapa besar bore up yang mungkin dilakukan
- Hitung semua parameter terlebih dahulu, jangan hanya fokus pada peningkatan volume
2. Pekerjaan Presisi
- Gunakan jasa bengkel yang memiliki peralatan boring dan honing yang presisi
- Pastikan roundness silinder tidak melebihi toleransi 0,01 mm
3. Material Berkualitas
- Gunakan piston aftermarket berkualitas tinggi, Bell menyarankan merek-merek seperti Wiseco, JE, atau CP Carrillo
- Pastikan clearance piston-silinder sesuai dengan rekomendasi pabrikan (umumnya 0,04-0,05 mm untuk piston aluminium)
4. Balancing Komponen
- Untuk motor balap, lakukan balancing pada piston, connecting rod, dan crankshaft
- Hal ini menjadi semakin penting seiring dengan peningkatan rpm maksimum
5. Break-in yang Tepat
- Bell menekankan pentingnya proses break-in yang benar untuk mesin yang baru di-bore up
- Disarankan 500 km pertama dengan rpm dibatasi 70% dari maksimum dan variasi beban
Perbandingan: Bore Up vs Stroke Up
Graham Bell juga membandingkan metode bore up dengan stroke up:
| Aspek | Bore Up | Stroke Up |
|---|---|---|
| Kompleksitas | Lebih sederhana | Lebih kompleks |
| Biaya | Lebih rendah | Lebih tinggi |
| Karakteristik mesin | Tenaga di rpm tinggi | Torsi di rpm rendah |
| Kecepatan piston | Lebih rendah | Lebih tinggi |
| Rasio kompresi | Cenderung meningkat | Cenderung menurun |
| Durabilitas | Lebih baik | Lebih rendah |
| Aplikasi ideal | Balap circuit | Drag race |
Bell menyimpulkan bahwa untuk motor balap circuit, bore up umumnya lebih disukai karena memberikan karakteristik mesin yang lebih sesuai dengan kebutuhan akselerasi di rentang rpm lebar.
Analisis Biaya-Manfaat Bore Up
Sebelum memutuskan melakukan bore up, Bell menyarankan untuk melakukan analisis biaya-manfaat:
Biaya Tipikal Bore Up 150cc ke 180cc:
- Boring dan honing silinder: Rp 800.000 - Rp 1.500.000
- Piston aftermarket berkualitas: Rp 1.200.000 - Rp 2.500.000
- Gasket dan sil: Rp 300.000 - Rp 500.000
- Modifikasi pendukung: Rp 1.500.000 - Rp 3.000.000
- Total: Rp 3.800.000 - Rp 7.500.000
Manfaat:
- Peningkatan tenaga sekitar 15-20%
- Performa di rpm tinggi yang lebih baik
- Pengalaman berkendara yang lebih menarik
Alternatif:
- Upgrade camshaft: Peningkatan tenaga 5-8%, biaya Rp 1.500.000 - Rp 2.500.000
- Porting dan polishing: Peningkatan tenaga 7-10%, biaya Rp 1.000.000 - Rp 2.000.000
- Exhaust system: Peningkatan tenaga 3-5%, biaya Rp 1.200.000 - Rp 3.000.000
Bell menyimpulkan bahwa bore up paling cost-effective jika dilakukan bersamaan dengan overhaul mesin yang memang sudah direncanakan.
Kesimpulan
Bore up merupakan teknik modifikasi mesin yang efektif untuk meningkatkan performa motor balap. Namun, seperti yang ditekankan oleh Graham Bell, modifikasi ini harus dilakukan dengan perhitungan yang tepat dan implementasi yang presisi untuk mendapatkan hasil optimal dan menjaga durabilitas mesin.
Rumus-rumus yang disediakan Bell memungkinkan kita untuk merencanakan modifikasi bore up dengan akurat dan memprediksi perubahan karakteristik mesin yang akan terjadi. Yang terpenting, bore up harus dilihat sebagai bagian dari paket modifikasi komprehensif, bukan sebagai solusi tunggal untuk meningkatkan performa.
Dengan pemahaman yang mendalam tentang konsep-konsep teknis yang dijelaskan Bell dan implementasi yang tepat, bore up dapat menjadi langkah transformatif dalam mengoptimalkan mesin motor untuk aplikasi balap maupun penggunaan harian dengan performa yang ditingkatkan.
Sumber Referensi:
- Bell, Graham. "Four-Stroke Performance Tuning"
- Bell, Graham. "Two-Stroke Performance Tuning"
- Bell, Graham. "Modern Engine Tuning"
